Bestellung für das MPCNC Nano Estlcam Shield

Vorwort : T.Nenz

BITTE BEACHTEN: Die Platine darf ausdrücklich NUR für die private Verwendung bestellt werden. Der Weiterverkauf sowohl gewerblich als auch privat (darunter fällt auch der der Verkauf als "gebraucht") ist nicht gestattet. D.h. bitte nicht aus ökonomischen Gründen mehrere Platinen bestellen und dann die übrigen Platinen auf Ebay/Ebay Kleinanzeigen/Amazon/Facebook oder anderen Handelsplattformen öffentlich/halböffentlich anbieten! Beachtet die Lizenzbedingungen am Ende dises Dokuments. Danke für dein/euer Verständnis.>>>



Falls Interesse an der Platine besteht und ihr diese nicht selbst fertigen (ätzen/fräsen) wollt oder könnt, bietet der Moderator der FB-Gruppe "Uncle Phil's Werkstatt" die Bausätze (Platine + Bauteile) auf der FB-Seite an. Ich habe nur Ihm und dem Inh. Dieser Webseite gestattet, die Platine anzubieten. Andere Bezugsquellen sind von mir nicht genehmigt.

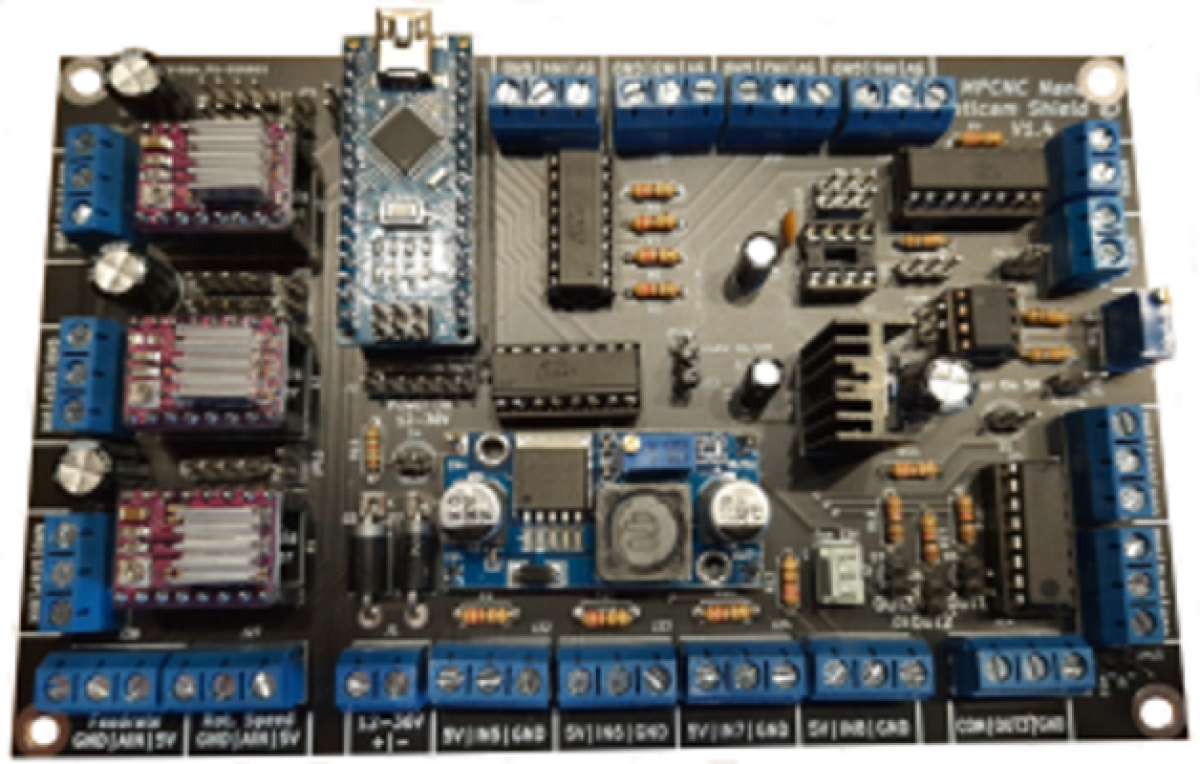

Das MPCNC Nano Estlcam Shield

Konzept:

Das MPCNC Nano Esltcam Shield stellt eine CNC Steuerungssplatine für die MPCNC und Folksfräse bereit, die Einsteigern eine kostengünstige, auf die CNC-Maschine (MPCNC) und Software (Estlcam) zugeschnittene Steuerung als Schnittstellenlösung zwischen Maschine und Estlcam anbietet. Die Steuerung bietet mehr Funktionalität als vergleichbare Steuerungen (z. B. das bekannte GRBL 0.8 "CNC Shield V3"), auf die Schrittmotortreibermodule (A4988, DRV8825, etc) gesteckt werden können und stellt zusätzlich eine Erweiterungsmöglichkeit für genauere, leistungsähigere Schrittmotortreiber bereit.

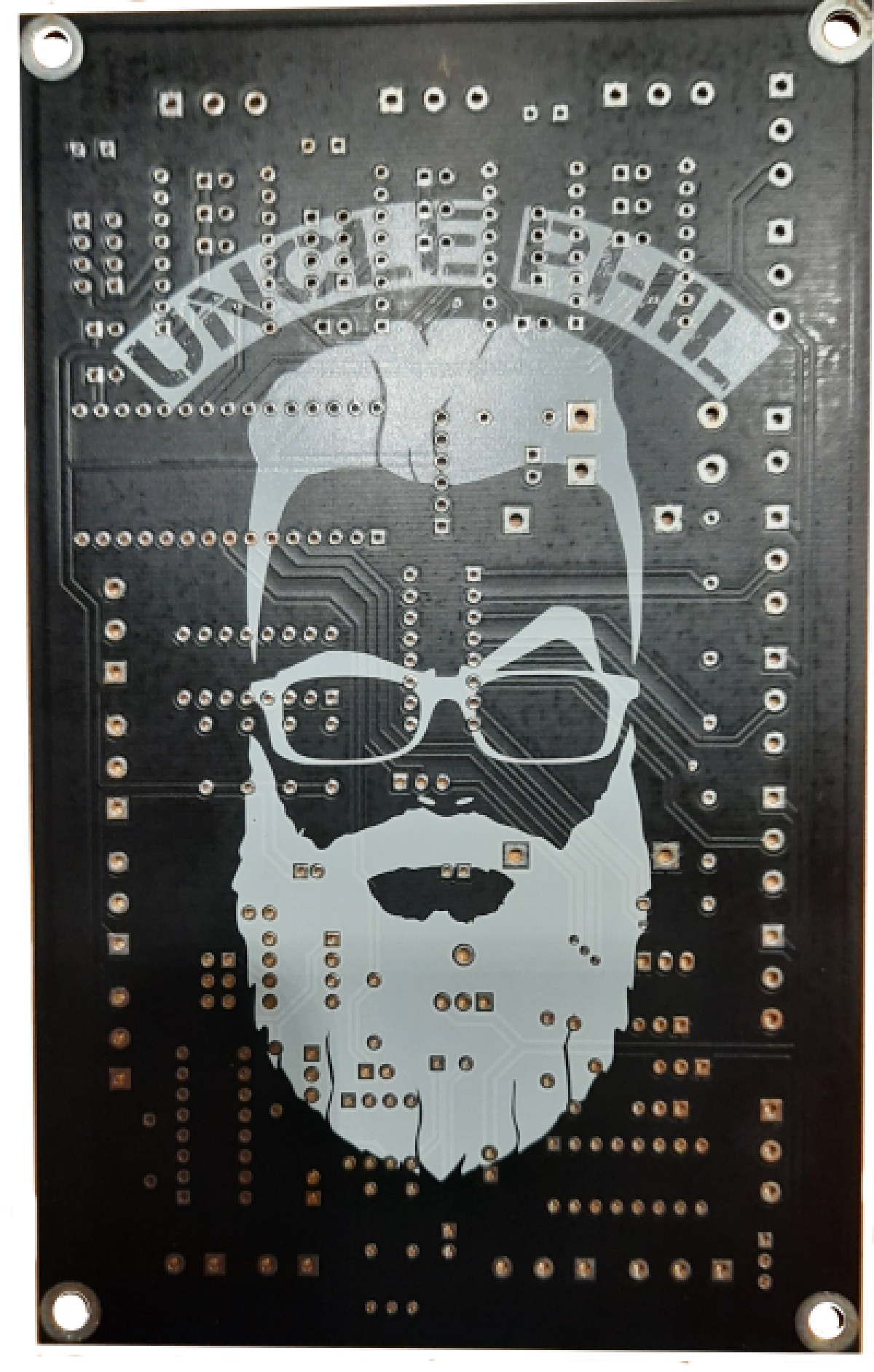

Das Board ist nur Original mit dem Uncle Logo

Das Original Board mit dem Uncle Logo ist in verschiedenen Farben Prodoziert worden, die erste Ausgabe war Blau dann kam Weiß und jetzt ist es Schwarz.

Name:

  • "MPCNC Nano Estlcam Shield"



  • "MPCNC": Richtet sich vorrangig (aber nicht nur) an Einsteiger in Thema CNC, die mit der MPCNC anfangen wollen und somit direkt die Kompatibiliät erkennen



  • "Nano": Auf Arduino Nano basierend
  • "Estlcam": Ist für die Verwendung mit Estlcam als Steuerungs- und CAM-Software zugeschnitten



  • "Shield": Soll ausdrücken, dass es, wie bei der Terminologie von Arduino üblich, als Zusatzmodul/"Piggyback" zum Arduino fungieren soll.

Produktinformationen "MPCNC Nano Estlcam Shield "

Enthalten ist:

  1. Die MPCNC Nano Estlcam Shield Platine
  2. Alle Bauteile
  3. Eine Tüte mit Jumper

  4. LM2596 DC-DC  Modul Step down Converter

  5. LEDs, 1 x rot , 1 x grün , 3 x weiß



Nicht enthalten ist:

  1. Der Arduino Nano
  2. Die drei DRV8825 Schrittmotorendstufen für Schritt Motoren

Links zu den fehlenden Bauteilen:



Der Arduino Nano von AZDelivery Nano V3.0 mit Atmega328 CH340 fertig

ist völlig ausreichend



AZDelivery DRV8825 Schrittmotor-Treiber-Modul mit Kühlkörper



Die DRV8825 sind nur nötig wenn man z.b. eine Fräse Bauen möchte wie zum Beispiel

eine MPCNC oder eine Fräse die mit Nema 17 Stepper Motoren Arbeitet.

Der Arduino Nano und drei DRV8825 Schrittmotoren - Treiber, müssen seperat bestellt werden.

Sie nicht nicht bei der Boardbestellung enthalten.

Technische Anforderungen:

  • Unterstützt Estlcam Version 11 (GRBL oder andere Firmware kann nach entsprechender Konfiguration auch mit der Platine verwendet werden)
  • Arduino Nano Support (Original oder Klon)
  • Zweilagige Platine
  • Nur THT-Bauteile (kein SMD-Löten erforderlich)
  • Schraubklemmen oder Stiftleisten für Anschluss externer Komponenten
  • Betrieb mit 12-36V
  • Konfiguration über Jumper
  • Verpolungsschutz Versorgungsanschluss
  • Steckplätze für Pololu Schrittmotortreibermodule DRV8825 + A4988. TMC21x0 sollte auch funktionieren, wurde noch nicht getestet.
  • Mikrostepping über Jumper für Aufstecktreiber einstellbar
  • Serienschaltung von zwei Schrittmotoren für X- und Y-Achsen. Einzelner Motor über Jumper auch im Einzelbetrieb möglich.
  • Anschlussmöglichkeit von externen Treibern für alle 3 Achsen (DIR, STEP/PUL, GND). Es können auch Servomotoren damit angesteuert werden.
  • Lüfteranschluss 12V
  • 7(8) galvanisch getrennte Eingänge (für Eingang 6 muss die Diode auf dem Arduino entfernt werden)
  • Ausreichend Eingänge für Endstops/Programmsteuerung/Werkzeuglängensensor/Tastplatte. Eingänge beliebig konfigurierbar.
  • 2 Ausgänge für Relais/SSR/etc mit 5V/12V/Open Collector. Ausgänge können über Estlcam angesteuert werden.
  • Signalisierrung der Eingänge/Ausgänge über LEDs möglich (für Ausgänge schon vorhanden, bei Eingängen in Reihe schaltbar)
  • Spindel ON/OFF (galvanisch getrennt) + Drehzahl (PWM / 0-5V / 0-10V) Ausgänge
  • 2 analoge Eingänge Drehzahl + Vorschubanpassung
  • optional erweiterbar durch ATTiny µC (greift Drehzahlsignal ab)
  • Testpunkte für Fehlersuche

Optionale Anforderungen:

  • Erweiterung um Handradsteuerung (vorraussichtlich nicht möglich, da Estlcam-seitig unterbunden)
  • Drehzahlsteuerung von Spindeln/Fräsmotoren ohne FU über µC ATTiny
  • Temperaturabhängige Lüfterreglung über PWM mit Temperaturalarm
  • Absaugautomatik mit Nachlaufverzögerung
  • Auto Square
  • Sicherung für Treiber
  • Unterstützung für Trinamic SilentStepStick TMC2100/2130/2208/5160 (Konfiguration über Tristate-Jumper, Seriell, SPI)
  • Anschlussmöglichkeit für Bluetoothmodul (Übertragung von Estlcam über virtuelle serielle Schnittstelle)

Andreas Graf

Netzwolf-Media
Wilhelmstr. 15
25774 Lunden


E-Mail: a.graf@netzwolf-media.de

Das MPCNC Nano Estlcam Shield kannst du hier auf verschiedenen Arten Bestellen oder erwerben. Du füllst das Bestellformular aus und trägst dort deinen Wunsch ein wie du das Board haben möchtest.

  • Du möchtest das Board als Bausatz, dann mach ein Kreutz bei [ 1 ]
  • Du möchtest das Board gelötet haben, dann mach auch ein Kreutz bei [ 2 ]
  • Du möchtest das Board auch komplett eingestellt, dann mach ein Kreutz bei [ 3 ]
  • Du hast bereits ein Originales Board aber traust dir das selber löten doch nicht zu. Dann mach bitte ein Kreutz bei [ 4 ] und schicke dein Board an die oben stehende Adresse.



  • Bitte beachten zu den im Formular stehenden Preise kommt immer noch der Rückversand in Deutschland von 5,49 Euro dazu.Bei dem Versand nach Österreich kommen 17,99 Euro dazu.

         Bitte beachten !! die Lieferzeit kann 4 bis 8 Tage nach Geldeingang betragen.



  • Du hast das Formular ausgefüllt und abgeschickt, wie geht es nun weiter? Ganz einfach du überweist das Geld über PayPal an a.graf@netzwolf-media.de Verwendungszweck: Board und dein Name.



  • Beispiel.1 Du hast [ 1 ] 65,00 Euro gewählt  + 5,49 Versand = 70,49 Euro



  • Beispiel.2 Du hast  [ 1 ] 65,00 Euro gewählt  und  [ 2 ] 29,50 Euro + 5,49 = 99,99 Euro



  • Beispiel.3 Du hast [ 1 ] 65,00 Euro gewählt und [ 2 ] 29 ,50 und [ 3 ] + 5,00 Euro + 5,49 Euro= 104,99 Euro



  • Ich finde es sollte jedem klar sein wie man das Formular auszufüllen hat. [ 1 ] und [ 3 ] sind nicht möglich. Genauso wenig wie [ 1 ] und [ 4 ]



  • So ballt dein Geld angekommen ist wird dein Bausatz versenden, oder dein Board gelötet und versendet.



  • Bei deinem eigenen Bausatz verhallt es sich so, nach dem du das Formular richtig ausgefüllt hast.



  • Beispiel.1 Du wählst [ 4 ] 29,50 Euro + 5,49 Versand =  34,99 Euro



  • Beispiel.2 Du wählst [ 4] 29,50  Euro und [ 3 ] 5,00 Euro + 5,49 Versand = 39,99 Euro



  • Sendest du deinen Bausatz wie oben beschrieben an die Adresse. Wenn dein Bausatz angekommen ist bekommst du darüber eine Bestätigung. Wenn dein Bausatz dann fertig ist und dein Board läuft bekommst du eine Mail. Erst dann schickst du mir das Geld per PayPal an a.graf@netzwolf-media.de Verwendungszweck Bausatz und dein Name. So ballt dein Geld angekommen ist wird dein Board versendet.

Bitte nimm dir etwas Zeit und füllt das Formular sogfältig und richtig aus.

Ich möchte darauf hinweisen das nur ein richtig ausgefülltes Formular angenommen und bearbeitet werden kann.

Ein Fehlerhaftes Formular wird ohne Rückfrage gelöscht. Ich bitte um Verständnis.

Ihre Formularnachricht wurde erfolgreich versendet.
Sie haben folgende Daten eingegeben:

MPCNC Nano Estlcam Shield Bestellung;

Bitte korrigieren Sie Ihre Eingaben in den folgenden Feldern:
Beim Versenden des Formulars ist ein Fehler aufgetreten. Bitte versuchen Sie es später noch einmal.

Hinweis: Felder, die mit * bezeichnet sind, sind Pflichtfelder.

Lizenz:

  • Creative Commons CC-BY-SA-NC 4.0 License
  • Created and Copyright by T.Nenz - E-Mail: MPCNCShield(at)outlook.de
